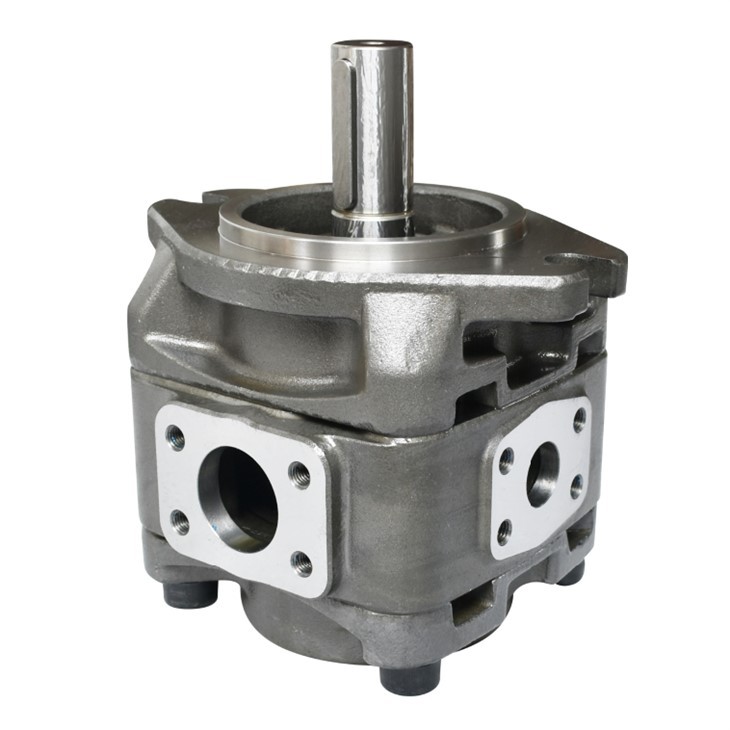

HG sorozat belső fogaskerék -szivattyú működési alapelvei

AHG sorozatú belső fogaskerék -szivattyúegy nagyteljesítményű, pozitív elmozdulási szivattyú, amelyet ipari hidraulikához és precíziós alkalmazásokhoz terveztek . Íme a munka alapelveinek, a legfontosabb jellemzőknek és az alkalmazásoknak a részletes bontása:



---

​1. alapvető munka elv

A HG sorozat abelső sebességváltó szivattyú mechanizmus, amely két fogaskeréket és egy félhold alakú távtartót foglal magában:

​Alkatrészek:

​Külső rotor (belső fogaskerék): Nagyobb fogaskerék belső fogakkal .

​Belső alapjáratú fogaskerék: Kisebb fogaskerék külső fogakkal, excentrikusan elhelyezve a külső rotor belsejében .

​Félholdas távtartó: Állási partíció, amely elválasztja a bemeneti és kimeneti nyílásokat, és biztosítja a folyadék tömítését a forgás közben



​Folyamat:

​Folyadékbevitel: Ahogy a külső forgórész forog (egy motor hajtva), a belső alapfenekes fogaskerék ugyanabba a irányba forog . A fogak elválasztása abemeneti oldalteremtő üregeket hoz létre, folyadékot húz a szivattyúba



Folyadékcsapdás: A félhold alakú távtartó elkülöníti a . . kimeneti zónákat.



​Folyadék szállítás: Ahogy a forgás folytatódik, a csapdába esett folyadékot a szivattyúház körül a . kimenet felé tartják.

​Folyadékkibocsátás: Akimeneti oldal, a fogaskerekek összeillesztése csökkenti az üreg térfogatát, és nyomás alatt kiszorítja a folyadékot



---

​2. A HG sorozat legfontosabb jellemzői

​Rés -kompenzáció: A szivattyú anyomás kiegyensúlyozott kialakításA fogaskerekek és a félhold közötti távolság automatikus beállításához, minimalizálva a belső szivárgást és fenntartva a nagy térfogati hatékonyságot (~ 95%), még 315–350 rúdnyomás alatt is



Alacsony zaj és pulzálás: Optimalizált szinuszos fogaskerék -profilok és pontos összeillesztés Csökkentse a nyomás pulzációs és zajszintjét (<70 dB), making it ideal for servo systems and noise-sensitive environments



Önmeghatározó képesség: Hatékonyan evakuálja a levegőt a szívóvezetékekből külső alapozás nélkül



Magas viszkozitású kezelés: 10–300 cst-es folyadékokhoz alkalmas, beleértve a hidraulikus olajokat, kenőanyagokat és nyíró-érzékeny anyagokat, például ragasztókat



Moduláris kialakítás: Egyetlen vagydupla pump-konfigurációk(HG 0, HG1, HG2 sorozat) A hidraulikus rendszerekbe való rugalmas integrációhoz



Elérhető modell
Hg 0 PGH3 -val egyenlő, HG1 PGH1 -rel, HG2 PGH4, PGH5 -rel megegyezik
Egyetlen szivattyú: Hg 0-8, 10,13,16,20; Hg 1- 25, 32, 40, 50, 63; Hg 2-80, 100,125,145,160
Kettős szivattyúk: HG21,32, 31- (25,32, 40, 50, 63, 80,100,125,145,160), (25,32, 40, 50, 63, 80,100,125,145,160)








MÉRET	Disp . cc/rev	Nyomóbár		Forgó sebesség R/perc
		Névleges	Maximum	Maximum	Miniszterelnök
Hg 0-10-01 r-VPC	10	10	315	350	3000	600
Hg 0-13-01 r-VPC	13	13.3	315	350	3000	600
Hg 0-16-01 r-VPC	16	16	315	350	3000	600
Hg 0-20-01 r-VPC	20	20	315	350	3000	600
Hg 1-25-01 r-VPC	25	25.3	315	350	3000	200
Hg 1-32-01 r-VPC	32	32.7	315	350	3000	200
Hg 1-40-01 r-VPC	40	40.1	315	350	3000	200
Hg 1-50-01 r-VPC	50	50.7	315	350	3000	200
Hg 1-63-01 r-VPC	63	53.7	315	350	3000	200
Hg 2-80-01 r-VPC	80	81.4	315	350	3000	200
Hg 2-100-01 r-VPC	100	100.2	315	350	3000	200
Hg 2-125-01- VPC	125	125.3	315	350	3000	200
Hg 2-160-01- VPC	160	162.8	210	260	3000	200



További modellek:

Hg 0-8-01 r-VPC	Hg 0-10-01 r-VPC	Hg 0-13-01 r-VPC	Hg 0-16-01 r-VPC
Hg 1-25-01 r-VPC	Hg 1-32-01 r-VPC	Hg 1-40-01 r-VPC	Hg 1-50-01 r-VPC
Hg 1-63-01 r-VPC	Hg 0-20-01 r-VPC	Hg 2-80-01 r-VPC	Hg 2-100-01 r-VPC
Hg 2-125-01 r-VPC	Hg 2-160-01 r-VPC	Hg 21-80-25-01 r-VPC	Hg 22-160-80-01 r-VPC
Hg 10-63-20-01 r-VPC	Hg 10-63-16-01 r-VPC	Hg 10-63-13-01 r-VPC	Hg 10-63-10-01 r-VPC
Hg 10-63-8-01 r-VPC	Hg 10-50-8-01 r-VPC	Hg 10-40-8-01 r-VPC	Hg 10-32-8-01 r-VPC
Hg 10-50-20-01 r-VPC	Hg 10-50-16-01 r-VPC	Hg 10-50-13-01 r-VPC	Hg 10-50-10-01 r-VPC
Hg 10-40-20-01 r-VPC	Hg 10-40-16-01 r-VPC	Hg 10-40-13-01 r-VPC	Hg 10-40-10-01 r-VPC
Hg 10-32-20-01 r-VPC	Hg 10-32-16-01 r-VPC	Hg 10-32-13-01 r-VPC	Hg 10-32-10-01 r-VPC
Hg 10-25-20-01 r-VPC	Hg 10-25-16-01 r-VPC	Hg 10-25-13-01 r-VPC	Hg 10-25-10-01 r-VPC
Hg 10-25-8-01 r-VPC	Hg 11-63-25-01 r-VPC	Hg 11-63-63-01 r-VPC	Hg 11-63-50-01 r-VPC
Hg 11-50-50-01 r-VPC	Hg 11-50-40-01 r-VPC	Hg 11-63-40-01 r-VPC	Hg 11-63-32-01 r-VPC
Hg 11-50-32-01 r-VPC	Hg 11-50-25-01 r-VPC	Hg 21-160-25-01 r-VPC	Hg 21-125-25-01 r-VPC
Hg 21-160-63-01 r-VPC	Hg 21-160-50-01 r-VPC	Hg 21-160-40-01 r-VPC	Hg 21-160-32-01 r-VPC
Hg 21-125-63-01 r-VPC	Hg 21-125-50-01 r-VPC	Hg 21-125-40-01 r-VPC	Hg 21-125-32-01 r-VPC
Hg 21-80-63-01 r-VPC	Hg 21-80-50-01 r-VPC	Hg 21-80-40-01 r-VPC	Hg 21-80-32-01 r-VPC
Hg 22-160-160-01 r-VPC	Hg 22-160-125-01 r-VPC	Hg 22-160-100-01 r-VPC
